Ceralink Capacitor

پروڈکٹ کا جائزہ



Ceralink capacitor روایتی اور درمیانے-سے-ہائی-وولٹیج سرکٹس کے لیے ایک سیرامک ​​ڈائی الیکٹرک کو کمپیکٹ الیکٹروڈ ڈھانچے کے ساتھ جوڑتا ہے۔ ایپلی کیشنز میں مواصلاتی آلات، نشریات اور ریڈار کے آلات، طبی آلات، پاور-کنٹرول ماڈیولز اور ریل-ٹرانزٹ برقی نظام شامل ہیں۔ یہ ان ڈیزائنوں میں کپلنگ، فلٹرنگ، بائی پاس یا گونج فراہم کرتا ہے جن کے لیے کنٹرول شدہ برقی قدروں اور جسمانی جہتوں کے ساتھ غیر پولرائزڈ سیرامک ​​کیپسیٹر کی ضرورت ہوتی ہے۔

موجودہ صفحہ کے اثاثوں میں فکسڈ اور متغیر کنفیگریشنز

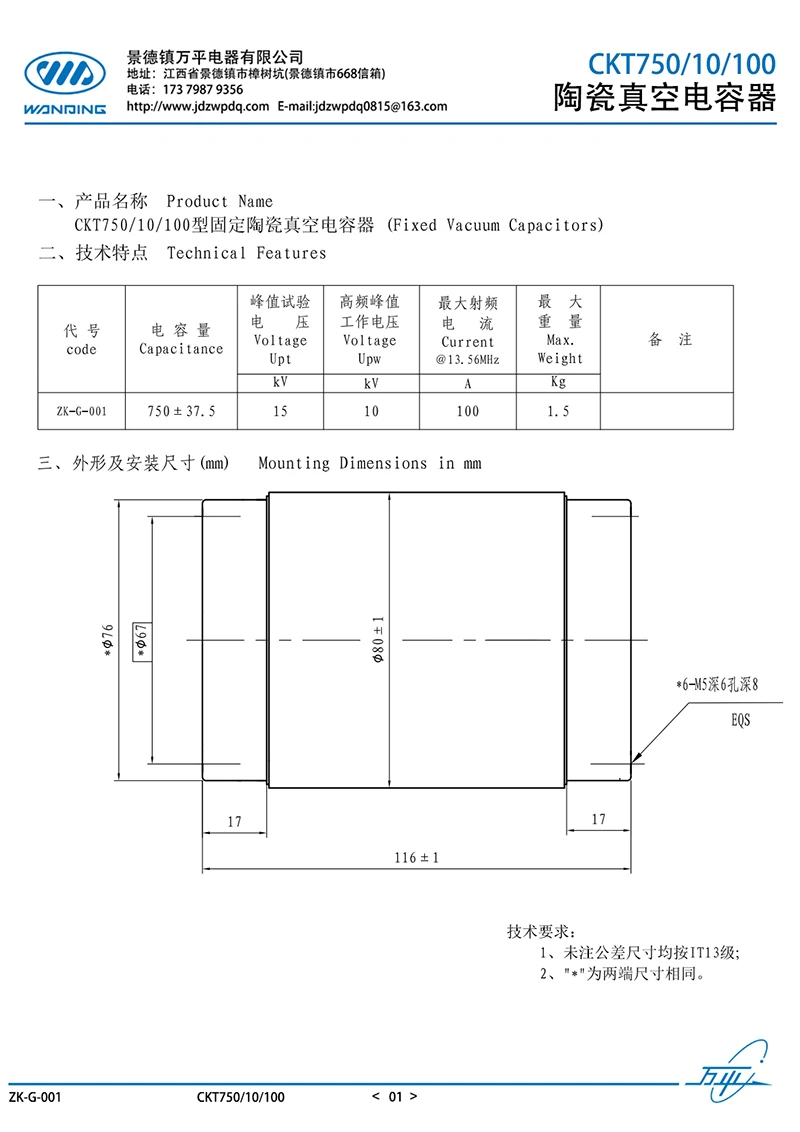

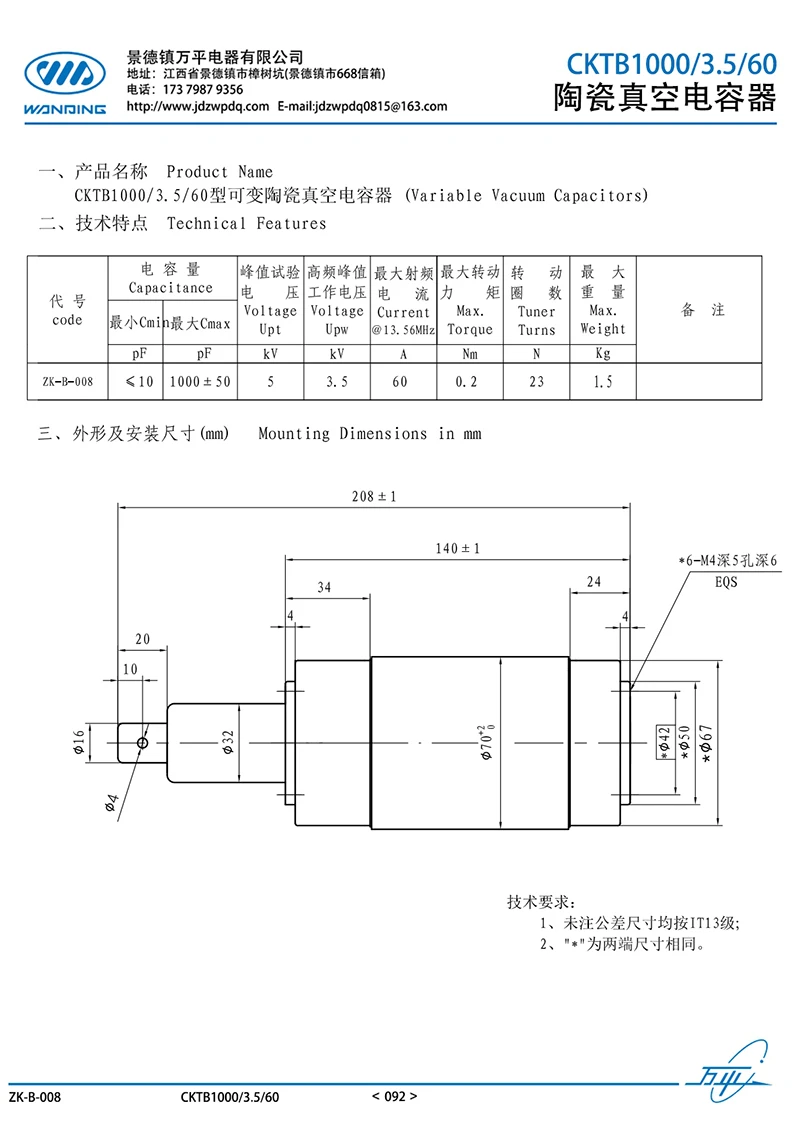

فراہم کردہ صفحہ کی تصاویر ایک 750 pF فکسڈ ویکیوم ماڈل اور ایک متغیر ویکیوم ماڈل دکھاتی ہیں جو 10 pF سے 1000 pF سے نیچے تک ہوتی ہے۔ یہ ڈرائنگ سرکٹس کے لیے ٹھوس فکسڈ اور ایڈجسٹ ایبل ریفرینس پوائنٹس فراہم کرتی ہیں جن کے لیے یا تو ایک پیش سیٹ ویلیو یا وسیع ٹیوننگ رینج کی ضرورت ہوتی ہے۔

10 کے وی ورکنگ وولٹیج اور 100 اے آر ایف کرنٹ تک

فکسڈ ماڈل کو 10 kV ہائی- فریکوینسی چوٹی ورکنگ وولٹیج اور 100 A پر 13.56 MHz پر درجہ بندی کیا گیا ہے، جبکہ متغیر ماڈل کو 3.5 kV اور 60 A پر درجہ بندی کیا گیا ہے۔ اس لیے ماڈل کا انتخاب صرف صفحہ کے زمرے کی بجائے اصل RF وولٹیج اور کرنٹ پر مبنی ہو سکتا ہے۔

ٹیوننگ فورس اور تنصیب کے وزن کی وضاحت کی گئی ہے۔

متغیر ماڈل 0.2 N·m زیادہ سے زیادہ ٹارک کے ساتھ 23 ٹرن میکانزم کا استعمال کرتا ہے، اور دونوں درج شدہ یونٹس کا وزن 1.5 کلوگرام ہے۔ یہ اقدار ڈرائیو میکانزم اور آلات کے بڑھتے ہوئے ڈھانچے کے لیے منصوبہ بندی کی حمایت کرتی ہیں۔

اہم حصے سیرامک ​​ڈائی الیکٹرک باڈی، اندرونی یا سطحی الیکٹروڈ سسٹم، حفاظتی سگ ماہی پرتیں اور بیرونی ٹرمینلز ہیں۔ برائے نام کیپیسیٹینس اور وولٹیج کا رویہ ڈائی الیکٹرک جیومیٹری اور الیکٹروڈ ایریا سے سیٹ کیا جاتا ہے۔

بیرونی تعمیر سیرامک ​​عنصر کی حمایت کرتی ہے اور سرکٹ یا بڑھتے ہوئے نقطہ سے کنکشن لے جاتی ہے۔ ٹرمینل کی قسم، وقفہ کاری اور جسم کی شکل کو بورڈ، بریکٹ یا موصل-پینل کی تنصیب کے لیے منتخب کیا جاتا ہے۔

برقی پیرامیٹر کی حد

حسب ضرورت برقی اقدار میں اہلیت، درجہ بند وولٹیج، رواداری اور درجہ حرارت کی ضروریات شامل ہو سکتی ہیں۔ نبض، تعدد اور مسلسل-تعصب کی حالتوں کا بھی جائزہ لینے کی ضرورت ہے جب کیپسیٹر کو بنیادی کم-فریکوئنسی فلٹر سے زیادہ کے لیے استعمال کیا جاتا ہے۔

فوٹ پرنٹ اور ٹرمینل کا انتظام

باڈی سائز، ٹرمینل فارم، لیڈ سپیسنگ اور بڑھتے ہوئے طریقہ کو دستیاب ترتیب سے ملایا جا سکتا ہے۔ موجودہ ڈرائنگ یا نمونوں کی پیروی کی جا سکتی ہے جب کیپسیٹر کو ایک متعین سرکٹ بورڈ یا آلات کے انٹرفیس میں فٹ ہونا ضروری ہے۔

سیرامک ​​باڈی اور الیکٹروڈ معائنہ

سیرامک ​​حصوں کا معائنہ طول و عرض، سطح کی حالت اور ٹرمینل ڈھانچے کے ساتھ فٹ ہونے کے لیے کیا جاتا ہے۔ سیل کرنے سے پہلے الیکٹروڈ اور کنکشن والے علاقوں کی جانچ کی جاتی ہے تاکہ وہ نقائص جو موصلیت یا کرنٹ کے بہاؤ کو متاثر کر سکتے ہیں حتمی اسمبلی سے پہلے پائے جائیں۔

اہلیت اور موصلیت کی جانچ

تیار شدہ یونٹوں کی اہلیت، موصلیت اور قابل اطلاق وولٹیج کی ضرورت کے لیے جانچ کی جاتی ہے۔ انسپکٹرز پھر ٹرمینل کی جگہ، جسم کی حالت، نشانات اور اہم برقی نتائج کو پروڈکشن ماڈل اور شپمنٹ بیچ سے ملاتے ہیں۔

سیرامک ​​اجزاء کے لیے گھر میں-آر اینڈ ڈی

وانپنگ کے پاس-گھر میں R&D ٹیم ہے اور اس نے 1966 سے سیرامک ​​اور الیکٹرو-ویکیوم اجزاء تیار کیے ہیں۔ ترقی ٹارگٹ سرکٹ کی ضروریات، موجودہ ماڈل یا کسی جسمانی نمونے سے شروع ہو سکتی ہے۔

ایک سہولت میں نمونہ اور پروڈکشن کنٹرول

نمونے اور پروڈکشن بیچ اسی سہولت میں بنائے گئے ہیں، جو 20,000 مربع میٹر سے زیادہ پر محیط ہے۔ نمونے کی منظوری کے بعد، تصدیق شدہ طول و عرض اور برقی تفصیلات کو پروڈکشن ریفرنس کے طور پر رکھا جاتا ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: ceralink capacitor, China ceralink capacitor مینوفیکچررز، سپلائرز، فیکٹری
